Система Ролтэк ЭКО

Для откатных (сдвижных) самонесущих ворот с весом створки до 500 кг, и шириной створки до 5 метров. Производство: Россия.

Рекомендации по монтажу откатных самонесущих ворот

Скачать цены на откатные ворота можно ЗДЕСЬ

РОЛТЭК – производитель высококачественных комплектующих для ворот. Используя комплектующие РОЛТЭК, можно изготовить откатные, подвесные, распашные и рельсовые ворота. На российском рынке системы откатных самонесущих ворот: МИКРО, ЭКО, ЕВРО, МАКС - зарекомендовали себя как надежные, пользующиеся спросом и доверием комплектующие. Гарантийный срок на комплектующие составляет 5 лет. Сотрудничая с РОЛТЭК, вы оцените стабильное качество и постоянство цен.

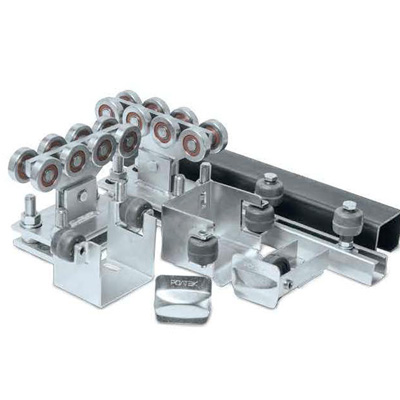

ДЛЯ КОМПЛЕКТАЦИИ ОТКАТНЫХ САМОНЕСУЩИХ ВОРОТ ИСПОЛЬЗУЮТСЯ СЛЕДУЮЩИЕ ИЗДЕЛИЯ:

Опора роликовая ЭКО
воспринимает нагрузки от створки ворот и передает их на фундамент, обеспечивает перемещение створки ворот в направлениях, предусмотренных конструкцией ворот.
Рекомендуемая нагрузка - F¹max = 800 кг, F²max = 350 кг

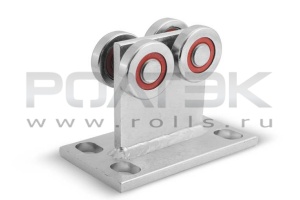

Опора приборная
обеспечивает перемещение створки ворот в направлениях, предусмотренных конструкцией ворот. Рекомендуемая нагрузка - F¹max = 300 кг, F²max = 300 кг

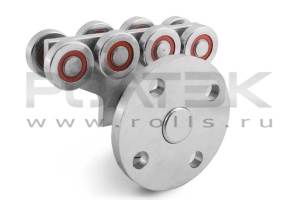

Опора с боковым креплением
обеспечивает перемещение створки ворот в направлениях, предусмотренных конструкцией ворот. Рекомендуемая нагрузка - F¹max = 550 кг, F²max = 350 кг. Использование опоры с боковым креплением позволяет монтировать небольшие откатные ворота (до 350 кг) без закладки фундамента на существующие конструкции (здания, ограждения)
Направляющая
обеспечивает передачу усилий от створки ворот к фундаменту через опоры роликовые. Направляющая ЭКО так же может использоваться в конструкции подвесных ворот. Направляющие ЭКО изготавливаются длинной 5 м (28кг), 6 м (33,6 кг) и 7 м (39,2 кг), с толщиной стенки 3,5 мм. Поверхность направляющей защищена антикоррозийной смазкой. Возможно выполнение из оцинкованной стали.
Ролик концевой
создает дополнительную опору, совместно с ловителем нижним, в закрытом/открытом состоянии откатных (сдвижных) ворот, тем самым, снижая напряжение в области касания направляющей с опорой роликовой в статическом состоянии ворот. При настройке створки ворот концевой ролик должен полностью заходить в ловитель нижний. Створка ворот при этом должна приподниматься на 5-10 мм.
Ловитель нижний роликовый
воспринимает нагрузку от ролика концевого в закрытом/открытом состоянии ворот. Кроме того, конструкция ловителя позволяет закрывать ворота при некоторых отклонениях створки от рабочей траектории движения, вызванных ветровой нагрузкой. Наличие роликов резиновых с внутренней нейлоновой втулкой скольжения в конструкции ловителя предотвращает повреждение декоративного покрытия при открытии/закрытии ворот и снижает нагрузку на автоматику.
Ловитель верхний составной
предназначен для удержания верхнего края ворот в закрытом состоянии. Удобен при любой толщине створки ворот.
Ловитель верхний роликовый
удерживает верхний край ворот в закрытом состоянии. В конструкции ловителя предусмотрены ролики резиновые с внутренней нейлоновой втулкой скольжения, исключающие повреждение декоративного покрытия ворот. Для удобства монтажа ловителя можно использовать кронштейн ловителя, который предусмотрен специально для этих целей. При изготовлении откатных двустворчатых ворот ловитель верхний роликовый можно использовать для совмещения и удержания встречно двигающихся ворот.
Ролик резиновый
используются совместно с кронштейном квадратным / пластиной / кронштейном двойным. При расчете количества кронштейнов (пластин) с роликами необходимо учитывать площадь сплошного заполнения ворот. При площади створки ворот до 12 м² - 1 кронштейн/пластина на столб, свыше 12 м² - 2 кронштейна/пластин на столб.
Ролик нейлоновый
используются совместно с кронштейном квадратным / пластиной / кронштейном двойным. При расчете количества кронштейнов (пластин) с роликами необходимо учитывать площадь сплошного заполнения ворот. При площади створки ворот до 12 м² - 1 кронштейн/пластина на столб, свыше 12 м² - 2 кронштейна/пластин на столб.
Пластина
в комплекте с двумя роликами используется для удержания створки ворот в предусмотренном положении. Фиксирование створки осуществляется в верхней части. Пластина крепится к столбу, стене и т. п. роликами вниз. При этом створка ворот проходит между двумя свободно вращающимися роликами и не отклоняется от заданной траектории движения.
Кронштейн квадратный
в комплекте с двумя роликами используется для удержания створки ворот в предусмотренном положении. Фиксирование створки осуществляется в верхней части. Кронштейн крепится к столбу, стене и т. п. роликами вниз. При этом створка ворот проходит между двумя свободно вращающимися роликами и не отклоняется от заданной траектории движения. Стандартная длина кронштейна составляет 250 мм. При необходимости использования кронштейна другой длины его можно изготовить из направляющей.
Подставка регулировочная М16
используются совместно с опорами ЭКО и опорами ЭКО приборными. В конструкции откатных (сдвижных) ворот подставки облегчают монтаж, обеспечивают регулировку ворот в процессе эксплуатации, продлевают срок службы опор.
Заглушка к направляющей
предназначена для защиты торца направляющей от попадания в направляющую снега, грязи, листвы и др. Заглушка выполнена съемной для упрощения обслуживания ворот.

Внимание! Во время выполнения сварочных работ при монтаже конструкции откатных (сдвижных) ворот необходимо исключить возможность протекания сварочного тока через подшипники опор.
